概述

Cisco? Catalyst? 4500 系列可以提供無阻塞的第2－4層交換和集成化的永續性，因而能進一步加強對融合網絡的控制。具有高可用性的集成化語音、視頻和數據網絡能夠?yàn)檎诓渴鸹诨ヂ?lián)網的業務應用的企業和城域以太網客戶提供業務永續性。

作為新一代Cisco Catalyst 4500系列平臺，Cisco Catalyst 4500系列包括四種新型Cisco Catalyst 機箱：Cisco Catalyst 4510R（十個插槽）、Cisco Catalyst 4507R（七個插槽）、Cisco Catalyst 4506（六個插槽）和Cisco Catalyst 4503（三個插槽）。Cisco Catalyst 4500系列中提供的集成式永續性增強包括1＋1超級引擎冗余（僅限Cisco Catalyst 4507R/4510R）、集成式IEEE 802.3af兼容以太網供電、基于軟件的容錯以及1+1電源冗余。硬件和軟件中的集成式永續性能夠最大限度地縮短網絡的中斷時間，從而提高生產率、利潤率和客戶成功率。

作為思科AVVID（集成化語音、視頻和數據體系結構）的重要組成部分，Cisco Catalyst 4500能夠通過智能網絡服務將控制擴展到網絡邊緣，包括高級服務質量（QoS）、可預測性能、高級安全性、全面管理和集成式永續性。由于Cisco Catalyst 4500系列可以提供與Cisco Catalyst 4000系列線路卡和超級引擎的兼容性，因而能夠在融合網絡中延長Cisco Catalyst 4000系列的部署時間。由于這種方式能夠最大限度地減少重復性的運營開支和提高投資回報（ROI），從而可以降低總體擁有成本。

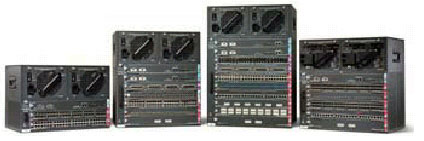

Cisco Catalyst 4503 Cisco Catalyst 4507R Cisco Catalyst 4510R Cisco Catalyst 4506

Cisco Catalyst 4500 系列機箱

Cisco Catalyst 4500系列共提供了四種機箱和三種超級引擎。整個系列采用通用的體系結構，最多可以擴展到384個端口。Cisco Catalyst 4507R和4510R支持1＋1冗余超級引擎和不到1分鐘的故障恢復時間，因而可以提供更高的可用性。因?yàn)镃isco Catalyst 4500系列使用了與廣為部署的Cisco Catalyst 4000系列相同的線路卡和超級引擎，所以增強了思科為企業和分支機構提供價格適中的可擴展性的承諾。它提供了一個經濟有效、靈活的網絡解決方案，該方案不僅能滿足當今的高性能需求，還能提供重要的投資保護（如表1所示）.

              表 1 Cisco Catalyst 4500系列的機箱特性

• 插槽1為超級引擎專用插槽；插槽2以上的插槽為線路卡專用插槽。

• 在Cisco Catalyst 4507R和4510R中，插槽1和插槽2為超級引擎專用插槽，插槽3以上的插槽為線路卡專用插槽。

• 機箱可以安裝在符合ANSI/EIA-310-D和ETS 300 119-3標準的機架和機箱中。

注意：超級引擎插槽不支持交換線路卡插槽；線路卡插槽不支持超級引擎。

配置方法

Cisco Catalyst 4500系列提供了強大、靈活的網絡解決方案，客戶可以按自己的需要選用三種超級引擎之一。每種超級引擎不但能提供高性能的集中式共享內存交換矩陣，還允許添加更高層次的引擎，從而保護線路卡投資（如表2所示）。

                表2 Cisco Catalyst 4500 系列支持的超級引擎及其性能

            Cisco Catalyst 4000 系列采用了靈活的接口類型和端口密度，因此，客戶可以按照園區網絡的特殊要求實行混合網絡配置

            （如表3所示）。

               表3 Cisco Catalyst 4500 的端口密度

 在使用Cisco Catalyst 4500 Supervisor Engine V時，支持336個端口。利用未來的超級引擎，4510R最多可以384個端口。如果在4510R機箱中使用Supervisor Engine V，插槽10（輔助插槽）將支持線路卡——2端口GBIC（WS-X4302-GB）和接入網關模塊（WS-4604-GWY）——的一個子集。這是因?yàn)镾upervisor Engine V的交換容量的限制，而不是4510R機箱的限制。未來的超級引擎將允許插槽10支持任何線路卡。

• 利用Cisco Catalyst 32端口10/100 RJ-45（WS-X4232-RJ-XX）線路卡，可以通過上行連接模塊（WS-U4504-FX-MT）支持4個100 Base FX MMF接口。

配置靈活性和模塊化優勢

Cisco Catalyst 4503、4506、4507R和4510R提供了與Cisco Catalyst 4006 同樣全面、可擴展的10/100/1000Mbps 以太網交換機模塊?？蛻艨梢越M合使用Cisco Catalyst 4500 系列的許多模塊，以便滿足多種布線室、數據中心或分支機構的部署要求。由于使用了靈活的可熱插拔式千兆位接口轉換器（GBIC）模塊，任何千兆位端口都可以是1000BASE-SX、1000BASE-LX/LH、1000BASE-ZX 或粗波分復用（CWDM）端口。Cisco Catalyst 4500系列支持以下交換模塊：

• WS-F4531—Cisco Catalyst 4500 NetFlow服務子卡

• WS-X4148-FE-LX-MT—Cisco Catalyst 4500 快速以太網交換模塊，48端口100BASE-LX10單模光纖（SMF）（MT-RJ）

• WS-X4148-FX-MT—Cisco Catalyst 4500 快速以太網交換模塊，48端口100BASE-FX多模光纖（MMF）（MT-RJ）

• WS-X4148-RJ—Cisco Catalyst 4500 10/100 模塊，48個端口（RJ-45）

• WS-X4148-RJ21—Cisco Catalyst 4500 10/100 模塊，48端口電信（4×RJ-21）

• WS-X4148-RJ21V—Cisco Catalyst 4500 PoE 802.3af 10/100，48端口（RJ-21）

• WS-X4148-RJ45V—Cisco Catalyst 4500思科預標準10/100，48端口（RJ-45）

• WS-X4248-RJ45V—Cisco Catalyst 4500 PoE 802.3af 10/100，48端口（RJ-45）

• WS-X4232-GB-RJ—Cisco Catalyst 4500 32端口 10/100 （RJ-45），2個千兆位以太網（GBIC）模塊

• WS-X4232-RJ-XX—Cisco Catalyst 4500 32端口10/100（RJ-45），加上模塊化上行連接插槽

• WS-X4302-GB—Cisco Catalyst 4500千兆位以太網模塊，2個端口（GBIC）

• WS-X4306-GB—Cisco Catalyst 4500千兆位以太網模塊，6 個端口（GBIC）

• WS-X4418-GB—Cisco Catalyst 4500千兆位以太網模塊，服務器交換，18個端口（GBIC）

• WS-X4424-GB-RJ45—Cisco Catalyst 4500 24端口10/100/1000模塊（RJ-45）

• WS-X4448-GB-LX—Cisco Catalyst 4500 48端口1000BASE-LX（SFP）

• WS-X4448-GB-RJ45—Cisco Catalyst 4500 48端口10/100/1000模塊（RJ-45）

• WS-X4548-GB-RJ45—Cisco Catalyst 4500 增強48端口10/100/1000模塊（RJ-45）

• WS-X4548-GB-RJ45V—Cisco Catalyst 4500 PoE 802.3af 10/100/1000，48端口（RJ-45）

• WS-U4504-FX-MT—Cisco Catalyst 4500 快速以太網上行連接子卡，4 端口100BASE-FX （MT-RJ）

• WS-X4604-GWY—Cisco Catalyst 4500接入網關模塊，帶IP和防火墻軟件

• WS-X4124-FX-MT—Cisco Catalyst 4000 快速以太網交換模塊， 24 端口100BASE-FX（MT-RJ）

• WS-G5483—Cisco 1000BASE-T GBIC

• WS-G5484—Cisco 1000BASE-SX短波長GBIC （只對多模）

• WS-G5486—Cisco 1000BASE-LX/LH長途GBIC （單?；蚨嗄＃?

• WS-G5487—Cisco 1000BASE-ZX超長途GBIC （單模）

• Cisco 粗波分復用（CWDM）GBIC 解決方案

表5 Cisco Catalyst系列產品之間的主要區別

• 如需支持一個配置齊全的Catalyst 4510R，必須使用1400W AC和2800W AC電源。1000W AC和1300W AC電源可以部署在4510R中；但是需要電源管理。

標準網絡協議

• 以太網

• IEEE 802.3，10BASE-T

• 快速以太網

• IEEE 802.3u，100BASE-TX

• IEEE 802.3，100BASE-FX

• 千兆位以太網

• IEEE 802.3z

• IEEE 802.3x

• IEEE 802.3ab

• 1000BASE-X (GBIC)

• 1000BASE-SX

• 1000BASE-LX/LH

• 1000BASE-ZX

• 虛擬LAN（VLAN）中繼/標記

• IEEE 802.1Q

• IEEE 802.3ad

• 生成樹協議

• IEEE 802.1D

• IEEE 802.1w

• IEEE 802.1s

• 安全

• IEEE 802.1x

• 以太網饋線供電（PoE）

• IEEE 802.3af

網絡管理

• CiscoWorks Resource Manager Essentials（LAN 管理解決方案[LMS]的一個組件）提供的支持：

• 建立和維護最新硬件和軟件庫

• 維護活躍檔案，簡化對多臺設備的配置修改部署

• 簡化和加速軟件映像分析并自動部署

• 記錄和顯示各種軟件、硬件和配置修改報告

• 強調關鍵設備及其響應能力

• 隔離網絡錯誤，找出可能的原因

• CiscoWorks Resource Manager Essentials（LMS的一個組件）提供的支持：

• 網絡拓?fù)渥R(shí)別和顯示服務

• VLAN 建立和邏輯顯示器表示

• 流量監控和性能評估

• 用搜索工具執行終端站跟蹤

• CiscoView 圖形化設備管理

• 網絡拓?fù)渫暾詸z查

• 思科識別協議

• 思科虛擬中繼協議（VTP）

• 簡單網絡管理協議（SNMP）版本1（RFC 1155-1157）

• SNMP 版本2c

• 思科工作組管理信息庫（MIB）

• 以太網MIB（RFC 1643）

• 以太網中繼器MIB（RFC 1516）

• SNMP MIB II（RFC 1213）

• 遠程監控（RMON）（RFC 1757）

• RMON II（RFC 2021）

• 接口表（RFC 1573）

• 橋MIB（RFC 1493）

• 交換式端口分析器（SPAN）

• 增強型交換式端口分析器（ESPAN）

• 端口監聽和連接指導

• 標準Cisco IOS 軟件安全功能：密碼和終端訪問控制器訪問控制系統（TACACS+）

• Telnet、小型文件傳輸協議（TFTP）、用于管理接入的BOOTP

• 物理規格

• 表6 Cisco Catalyst 4500 系列機箱的物理規格
  規格	Cisco Catalyst 4503	Cisco Catalyst 4506	Cisco Catalyst 4507R	Cisco Catalyst 4510R
  尺寸 (長×寬×高)	17.31×12.50×12.25 in. （43.97×31.70×31.12 cm）	17.31×12.50×17.38 in. （43.97×31.70×44.13cm）	17.31×12.50×19.19 in. (43.97×31.70×48.74 cm)	17.31×12.50×24.35 in. (43.97×31.70×61.84 cm)
  機架單元（RU）	7個機架高	10個機架高	11個機架高	14個機架高
  機箱重量 （帶風扇架）	31.25lbs/14.18kg	40.50lbs/18.37kg	44.25lbs/20.07kg	51.50lbs/23.36kg
  安裝	可使用19 吋和23 吋 機架（包含19 吋機架和電纜導向硬件）	可使用19 吋和23 吋 機架（包含19 吋機架和電纜導向硬件）	可使用19 吋和23 吋 機架（包含19 吋機架和電纜導向硬件）	可使用19 吋和23 吋 機架（包含19 吋機架和電纜導向硬件）

電源指示器和接口

• 風扇制冷：包含在熱插入/熱取出單元中

• 良好：綠色（良好）

• 故障：紅色（錯誤）

• 支持SNMP MIB

• 注意，熱損耗數據是根據每個電源工作在最大輸出功率的情況下的損耗計算得出的。

• 在將兩個AC電源機架捆在一起，并且其中包含3個2500W AC電源的情況下測得。

• 在使用思科預標準PoE線路卡（WS-X4148-RJ45V）的情況下測得。

注意：

• 如果沒有特別注明，輸出功率指的都是每個電源的輸出功率。

• 熱損耗數據表示電源在操作過程中的功轉換損耗。

• 支持的電源設備（PD）的具體個數取決于用戶的配置。

風扇架

為了制冷，每個Cisco Catalyst 4500 機箱都采用了一個風扇架。所有風扇架都由獨立風扇組成。如果一個風扇出現故障，系統仍然能夠繼續正常操作，而不會出現散熱問題。當系統檢測到某個風扇出現故障，風扇架需要更換時，將向用戶發出通知（通過LED、CLI 和SNMP）。

網絡冗余模塊（只對Cisco Catalyst 4507R和4510R）

Cisco Catalyst 4500的冗余機制是在無源背板上使用可拆除的網絡冗余模塊，以便將流量交換到主動超級引擎。每塊線路卡有一個網絡冗余模塊。每個標準的Catalyst 4507R和Catalyst 4510R機箱都配有矩陣冗余模塊和冗余時鐘。為了便于維護，思科還提供了備用矩陣冗余模塊和時鐘模塊。

環境條件

• 工作溫度：32～104°F（0～40℃）

• 存儲溫度：-40～167°F（-40～75℃）

• 相對濕度：10～90%，非冷凝

• 工作高度：-60～2000m

符合的標準

• 增強的第3層軟件（S4KL3E-12218EW和S4KL3EK91-12218EW）只支持IV和V。

許可

在Cisco Catalyst 4500 系列交換機上使用RMON 時需要購買RMON 代理許可（如表9所示）。在Supervisor Engine IV/V 上使用邊緣網關協議版本4（BGP4）需要購買域間路由許可。每個機箱只需要購買一份RMON 代理許可或域間路由許可。

保修

Cisco Catalyst 4500 系列的保修期為90 天，它包括思科將在收到返還材料授權（RMA）之后的10天內把更換硬件送達客戶所在地。

服務和支持

思科致力于幫助您最大限度地發揮您的網絡投資的作用。思科所提供的一系列技術支持服務將確保您的思科產品能夠有效運行、保持很高的可用性和受益于最新的系統軟件。思科提供的技術支持服務包括Cisco SMARTnet支持和軟件應用服務。
